仕 様

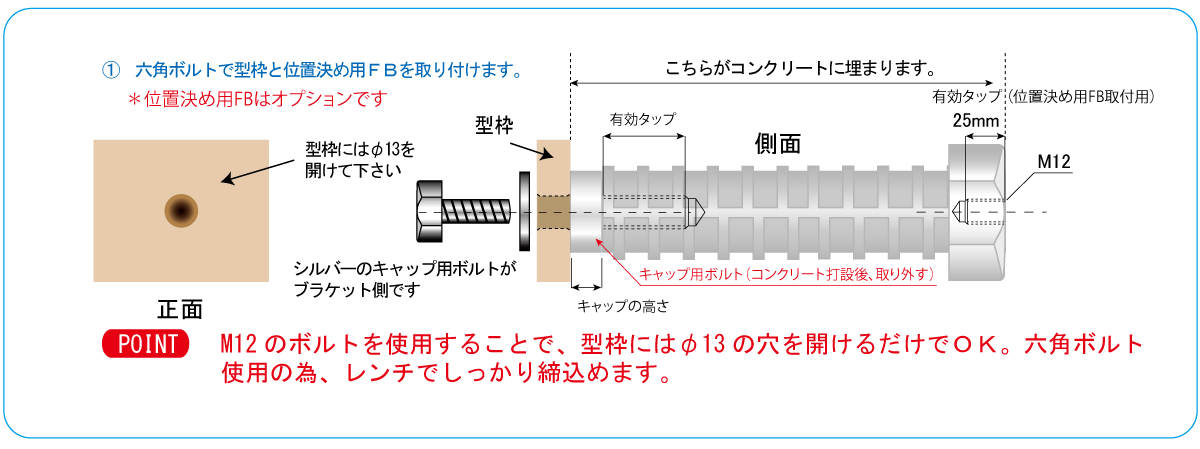

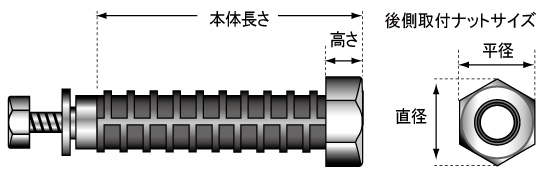

■異形アンカーボルト規格表
| 規格 | キャップ | 標準付属(10.9) ボルト首下長さ (全ネジ) |
|||||
| ネジ呼び | 異形サイズ | 本体長さ | 有効タップ | 高さ | 直径 | ||
| 材質：SD345 | mm | mm | mm | mm | |||
| M22 | D35 | 260 | 70 | 14 | 32 | M22 | 95 |
| M24 | D38 | 280 | 70 | 15 | 36 | M24 | 95 |
| M30 | D51 | 300 | 80 | 19 | 48 | M30 | 110 |
| M36 | D51 | 400 | 80 | 23 | 50 | M36 | 110 |
 |
||||
| 異径サイズ | ナットサイズ | 平径 | 直径 | 高さ |
| （D35) M22 × 260 | M33 | 50 | 57.7 | 26 |
| （D38） M24 × 280 | M36 | 55 | 63.5 | 29 |
| （D51) M30 × 300 | M48 | 75 | 86.5 | 38 |
| （D51） M36 × 400 | M48 | 75 | 86.5 | 38 |
■ナット付き異形アンカーボルト耐力表
| 計算式 | 使用材料の降状体力(一本当り) | ||||
| 強度区分(材質) | ボルト(10.9) | 棒鋼(SD345) | |||
| 条件 | 長期荷重 | 短期荷重 | 長期荷重 | 短期荷重 | |
| M22 | t | 15.0 | 22.5 | 9.5 | 11.4 |
| kN | 147.2 | 220.8 | 93.0 | 111.6 | |
| M24 | t | 17.4 | 26.2 | 12.4 | 14.9 |
| kN | 171.1 | 258.6 | 121.7 | 146.1 | |
| M30 | t | 27.7 | 41.6 | 18.1 | 21.7 |
| kN | 272.1 | 408.2 | 177.5 | 213.0 | |
| M36 | t | 40.4 | 60.6 | 24.8 | 29.8 |
| kN | 396.4 | 594.5 | 243.4 | 292.1 | |
| 計算式 | コンクリート引抜耐力（1本当り） | ||||
| コンクリート強度 | Fc＝18（N/m㎡） | Fc＝24（N/m㎡） | |||
| 条件 | 長期荷重 | 短期荷重 | 長期荷重 | 短期荷重 | |
| M22 | t | 9.4 | 13.3 | 10.9 | 17.7 |
| kN | 92.3 | 130.5 | 106.6 | 174.0 | |
| M24 | t | 10.9 | 16.3 | 12.6 | 21.7 |
| kN | 106.7 | 159.8 | 123.2 | 213.1 | |
| M30 | t | 12.5 | 25.1 | 14.5 | 29.0 |
| kN | 123.0 | 245.9 | 142.0 | 284.0 | |
| M36 | t | 22.4 | 31.3 | 25.9 | 41.8 |
| kN | 219.8 | 307.2 | 253.7 | 409.6 | |
M36は、受注生産となっております。
日本建築学会「各種合成構造設計指針」2010の計算式を採用

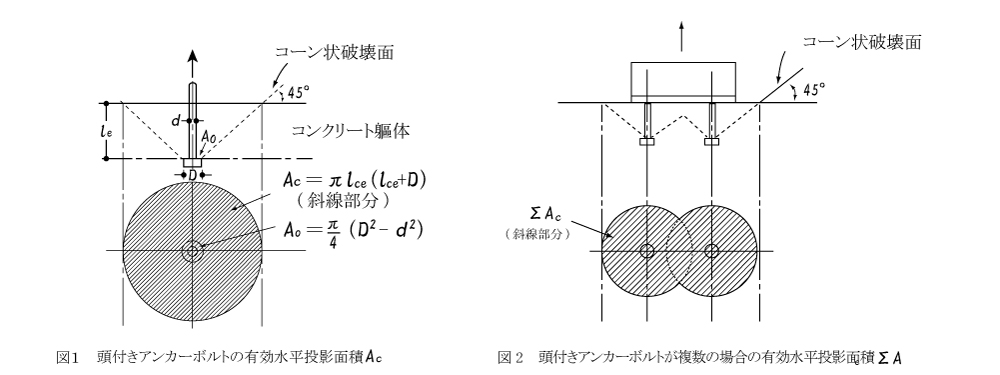

Ac=コンクリートのコーン状破壊面の有効水平投影面積で図１によります。ただし、複数本の頭付アンカーボルトが近接して設けられた場合の有効水平投影面積は、図２によります。アンカーボルトの設定は最小値を採用し、安全率等十分考慮して下さい。
■異形アンカーボルト耐力表
■鉄筋コンクリートに対する許容付着応力度
| 計算式 | 「上端筋」の数式採用 | ||||
| コンクリート強度 | Fc=18(N/m㎡) | Fc=24(N/m㎡) | |||
| 条件 | 長期荷重 | 短期荷重 | 長期荷重 | 短期荷重 | |
| M22 | t | 3.50 | 5.25 | 4.49 | 6.74 |
| kN | 34.32 | 51.48 | 44.044 | 66.07 | |
| M24 | t | 4.11 | 6.74 | 5.28 | 7.91 |
| kN | 44.044 | 66.07 | 51.744 | 77.62 | |
| M30 | t | 5.87 | 8.81 | 7.54 | 11.31 |
| kN | 57.6 | 86.40 | 73.92 | 110.88 | |
上端筋 |
|
| 長期(N/m㎡) | 短期(N/m㎡) |
| Fc=18 | |
| 1.2 | 1.8 |
| Fc=24 | |
| 1.54 | 2.31 |
（短期は長期に対する1.5倍）
後ろ側にナットをつけない場合、または、複数本のボルトが接近して設けられた場合の有効水平投影面積(図2)を採用しない場合は、こちらを採用して下さい。
上端筋とは
曲げ材にあってその鉄筋の下部に300ｍｍ以上のコンクリートが打ち込まれる場合の水平鉄筋を指します。
鉄筋の下にくるコンクリートが多いと、打設後のコンクリート沈下量が大きく、鉄筋の下に空間が出来る分、
コンクリートとの付着が、弱くなります。
タワークレーンの壁つなぎに使用される場合は、「上端筋」の数式を採用されることをお勧め致します。
アンカーボルトの選定は、最小値を採用し、安全率等十分考慮してください。

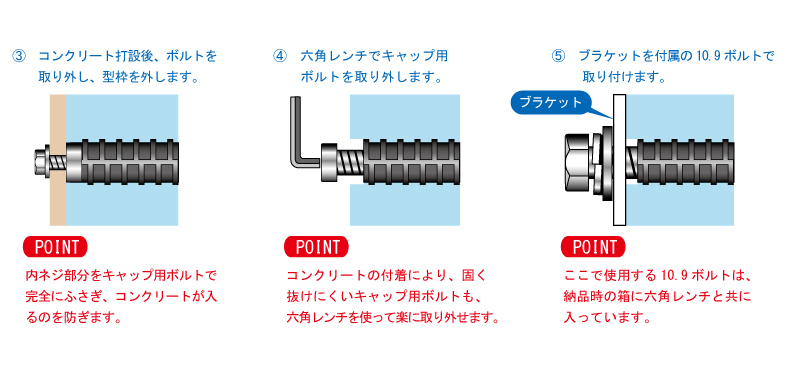

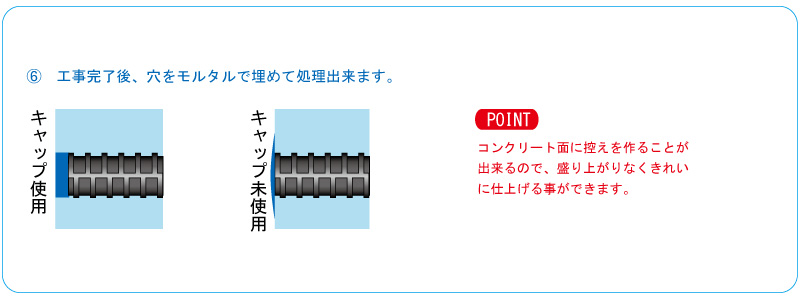

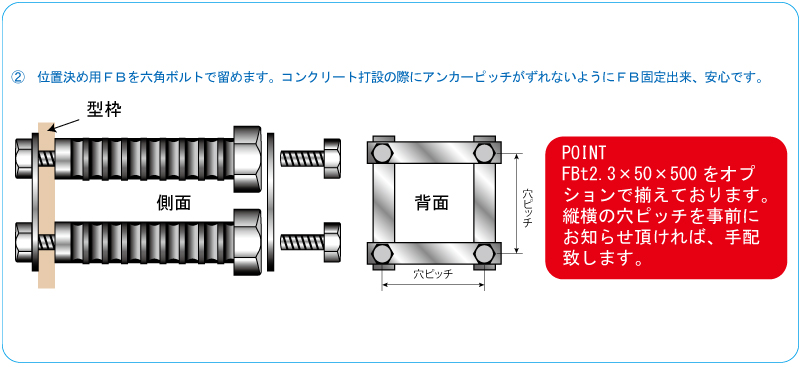

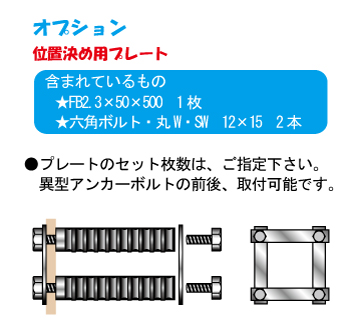

◎プレート無しセット
| （Ｄ35） Ｍ22×260 |
| （Ｄ38） Ｍ24×280 |
| （Ｄ51） Ｍ30×300 |
含まれているもの |

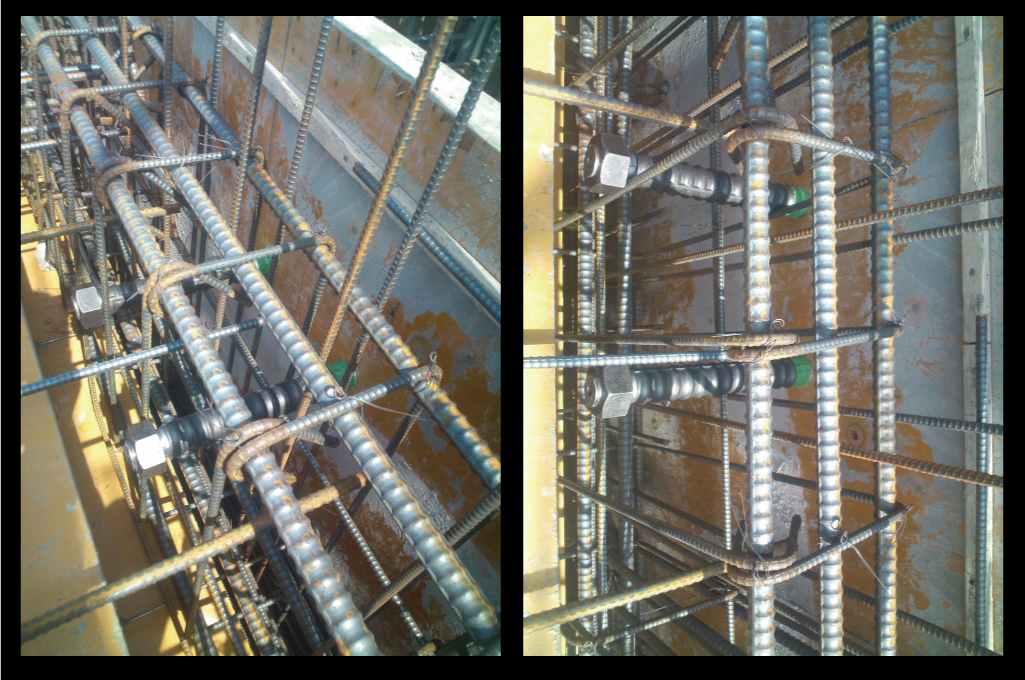

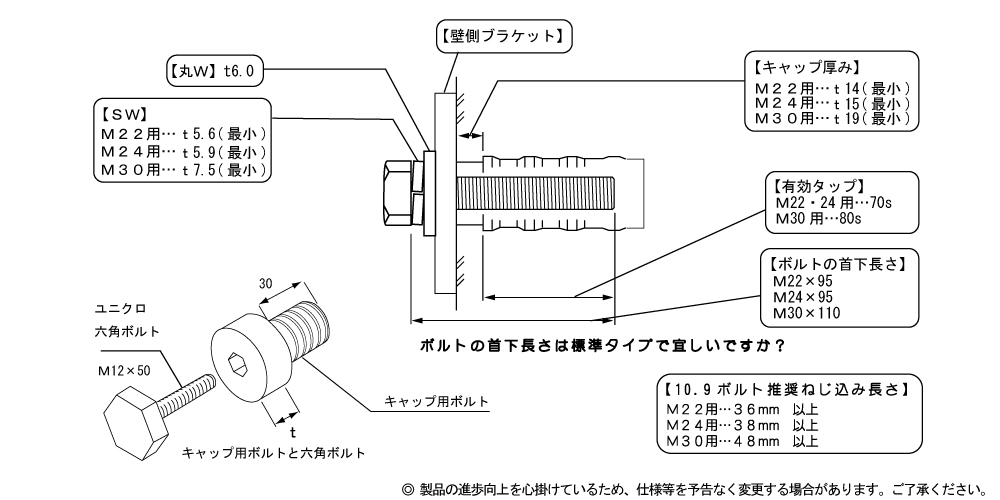

★10.9ボルト長さは、変更可能です（別途）
★運賃が別途に必要となります
